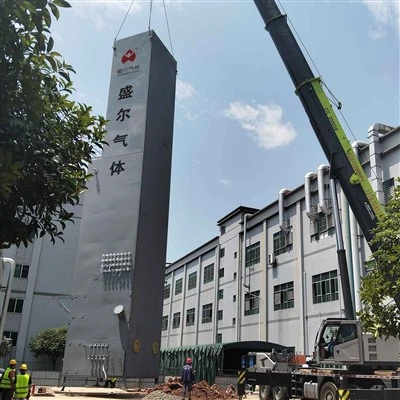

Caixa freda principal de separació d'aire criogènic

En qualsevol unitat de separació d'aire criogènic, la caixa freda principal gestiona la separació real i la integració de l'energia freda. No és només un tancament d'acer aïllat. Conté columnes de destil·lació, intercanviadors de calor, canonades i aïllament en una estructura de baixa-temperatura. Entendre aquest component és clau per entendre la producció de gas industrial.

Visió general de la funció

La caixa freda manté l'oxigen líquid, el nitrogen líquid i l'argó líquid a temperatures tan baixes com -196 graus dins de les seves respectives columnes alhora que minimitza la infiltració de calor externa. Això s'aconsegueix amb una capa d'aïllament de perlita i una carcassa dissenyada per suportar el cicle tèrmic.

Una consideració de disseny habitual: els components interns s'instal·len a temperatura ambient. Quan la unitat es refreda a les condicions de funcionament, el desplaçament relatiu entre la carcassa i les columnes internes pot arribar a diverses desenes de mil·límetres. Si el disseny no s'adapta a aquest moviment, les soldadures de canonades poden fatigar-se i esquerdar-se en pocs anys, provocant una pèrdua contínua de fred i, finalment, requerint una retirada i reparació completa de l'aïllament.

Interval de temperatura

Una caixa freda dissenyada correctament funciona entre -196 graus i +50 graus . El refredament inicial de l'ambient a la temperatura d'operació sol durar entre 24 i 48 hores. Aquest procés gradual ajuda a prevenir el dany per l'estrès tèrmic a les embalatges d'alumini i les juntes de soldadura.

Comprovació pràctica de camp: la temperatura de la superfície exterior de la caixa frigorífica ha d'estar propera a l'ambient. Si s'observen grans àrees de condensació, gelades o fredor inusual, és possible que l'aïllament s'hagi assentat a causa de l'entrada d'humitat, o pot haver-hi una fuga menor d'una canonada criogènica interna. Ambdós casos solen comportar costos operatius més elevats.

Mètriques de rendiment típiques

Les diferents indústries tenen diferents requisits de puresa. La taula següent resumeix els intervals comuns.

Consum d'energia: per cada 1 Nm³ d'oxigen produït a una sortida de 0,5 MPa(g), les unitats petites-a-mitjanes solen consumir entre 0,55 i 0,68 kWh. Les plantes grans es beneficien de l'escala i poden reduir-la a 0,40–0,48 kWh. L'eficiència dels empaquetaments estructurats, la diferència de temperatura logarítmica-de l'intercanviador de calor principal i el rendiment de l'aïllament conjuntament determinen els costos operatius-a llarg termini.

Paràmetres tècnics clau per a la selecció d'enginyeria

A l'hora d'adquirir o demanar pressupost per a una caixa frigorífica, els paràmetres següents s'han de definir clarament i incloure en el contracte tècnic.

• Pressió de disseny: la pressió de treball de la columna normalment entre 0,6 i 1,6 MPa. La carcassa de la caixa freda es manté a una lleugera pressió positiva (uns 5 kPa) per evitar l'entrada d'aire humit.
• Límits geomètrics: Ample de transport per carretera limitat a 4,5 metres. L'alçada es pot segmentar per al transport i muntar verticalment in situ, fins a 60 metres.
• Materials: Shell utilitza acer al carboni Q345R de baixa -temperatura. Les canonades internes en contacte amb medis criogènics han de ser d'acer inoxidable 304 o 304L. Els camins d'oxigen líquid requereixen tenir en compte els riscos d'acumulació d'hidrocarburs.
• Inspecció de soldadura: totes les soldadures a tope a les columnes internes i a les canonades del procés principal requereixen proves radiogràfiques del 100%, acceptació de grau II.
• Requisits d'aïllament: la perlita s'ha de compactar després de l'ompliment, aconseguint una densitat aparent d'almenys 60 kg/m³, amb un orifici superior-de decantació al sostre de la caixa freda.

Paisatge d'aplicació

Aquests sistemes s'utilitzen en múltiples indústries.

• Acer i metal·lúrgia: oxigen a granel per alts forns, nitrogen per blindatge inert. Volum alt, puresa mitjana.

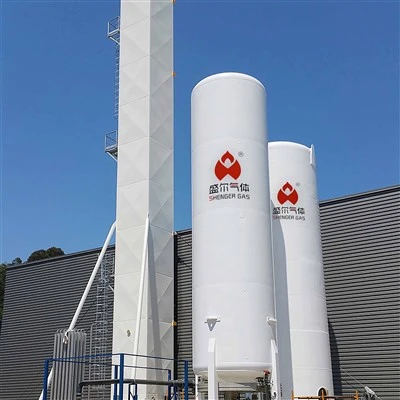

• Productes químics i productes químics del carbó: amoníac, metanol, plantes MEG. Baixa tolerància al temps d'inactivitat; Dos o més anys de funcionament continu és típic. La fiabilitat és fonamental.
• Electrònica i solar: puresa del nitrogen del 99,9995 % o superior, gairebé -humitat zero. La neteja interna és un requisit primordial.
• Alimentació i farmàcia: nitrogen líquid per a la congelació instantània, oxigen mèdic. La traçabilitat i les certificacions dels materials sovint són més importants que el cabal.

Consideracions de selecció de proveïdors

Per als compradors professionals, el lliurament d'equips és només el primer pas. Alguns proveïdors inclouen escalfadors elèctrics anticongelants-a la part inferior de la caixa freda. Realitzen anàlisis de tensió de canonades mitjançant CAESAR II amb verificació secció-per-secció. La perlita està en capes i es compacta segons les especificacions. Més important encara, alguns venedors fan anàlisis locals d'elements finits a totes les obertures de broquets i soldadures de filet per reduir el risc d'esquerdes sota càrregues cícliques tèrmiques.

Durant l'etapa de consulta, un proveïdor capaç normalment pot proporcionar:

• Valors de pèrdua per fred
• Corbes d'arrencada
• Fulls comparatius de consum energètic

Tenir aquestes dades permet als compradors estimar els costos operatius abans que l'equip arribi al lloc.
